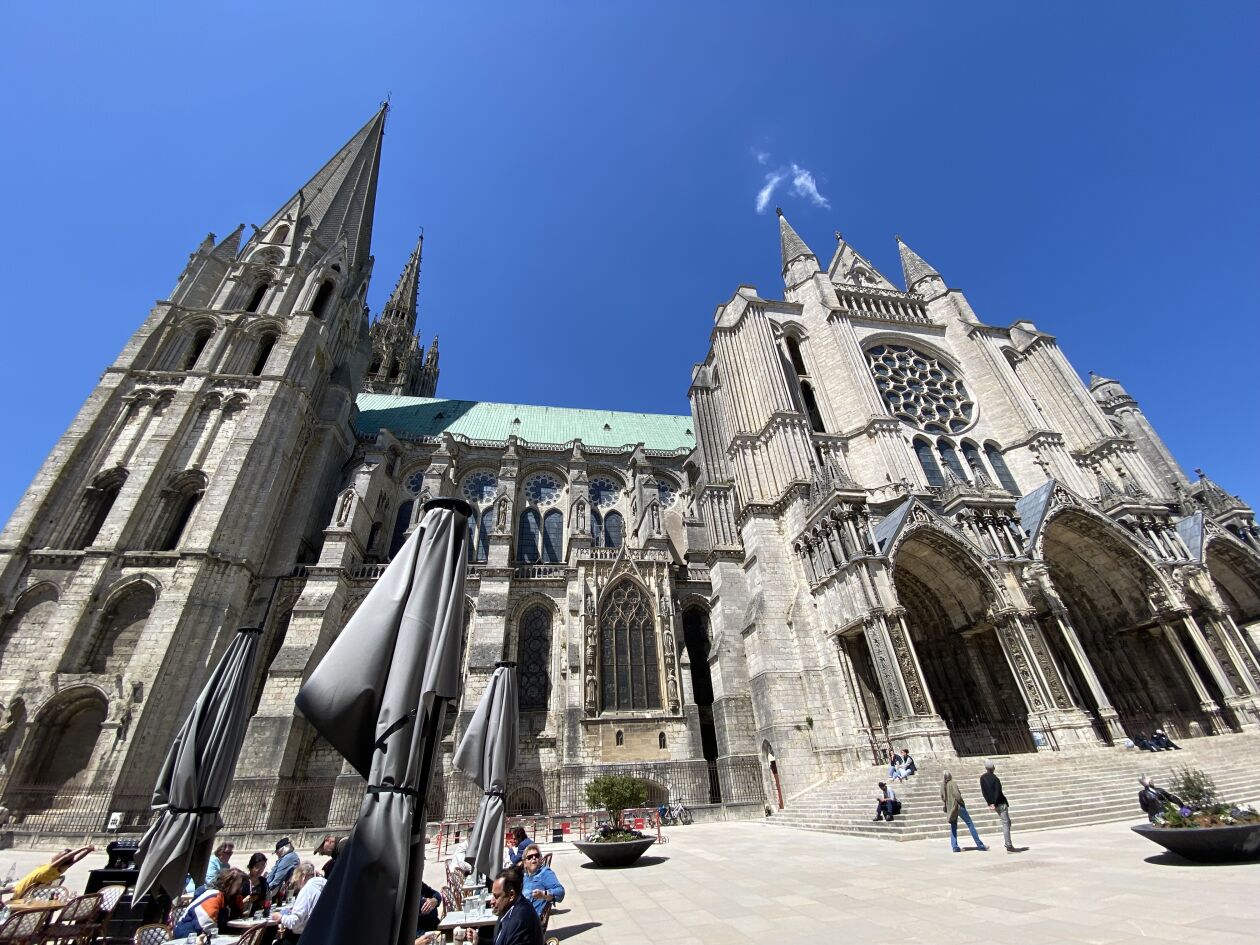

Nos équipes de l'agence de Chartres ont effectué un relevé 3D partiel la Cathédrale Notre Dame de Chartres pour réaliser le nivellement de 14 points sur deux façades.
Contexte du projet
Dans le cadre de la directive paysagère de protection et de mise en valeur des paysages destinée à préserver les vues sur la cathédrale de Chartres, la DREAL nous a missionnés afin de mener une campagne de mesures dont l’objectif était de connaître l’altitude de certains points précis de l’édifice. Des relevés par scanner 3D des deux façades (Sud et Ouest) concernées ont donc permis de réaliser le nivellement de 14 points et de calculer précisément les altitudes de plusieurs détails architecturaux de la cathédrale.
Les missions réalisées par nos équipes sur la cathédrale
Nos équipes de l’agence de Chartes se sont donc mobilisées pour accompagner le client sur :
- La réalisation d’une polygonale de précision autour de la cathédrale à l’aide d’une station totale
- Le rattachement altimétrique du chantier au système altimétrique NGF-IGN69 et planimétrique RGF93
- La réalisation de plusieurs acquisitions scan 3D depuis le jardin de l’Evêché jusqu’au parvis à l’Ouest, à l’aide d’un scanner laser 3D
- Les calculs et l’assemblage des différents nuages de points obtenus lors des relevés

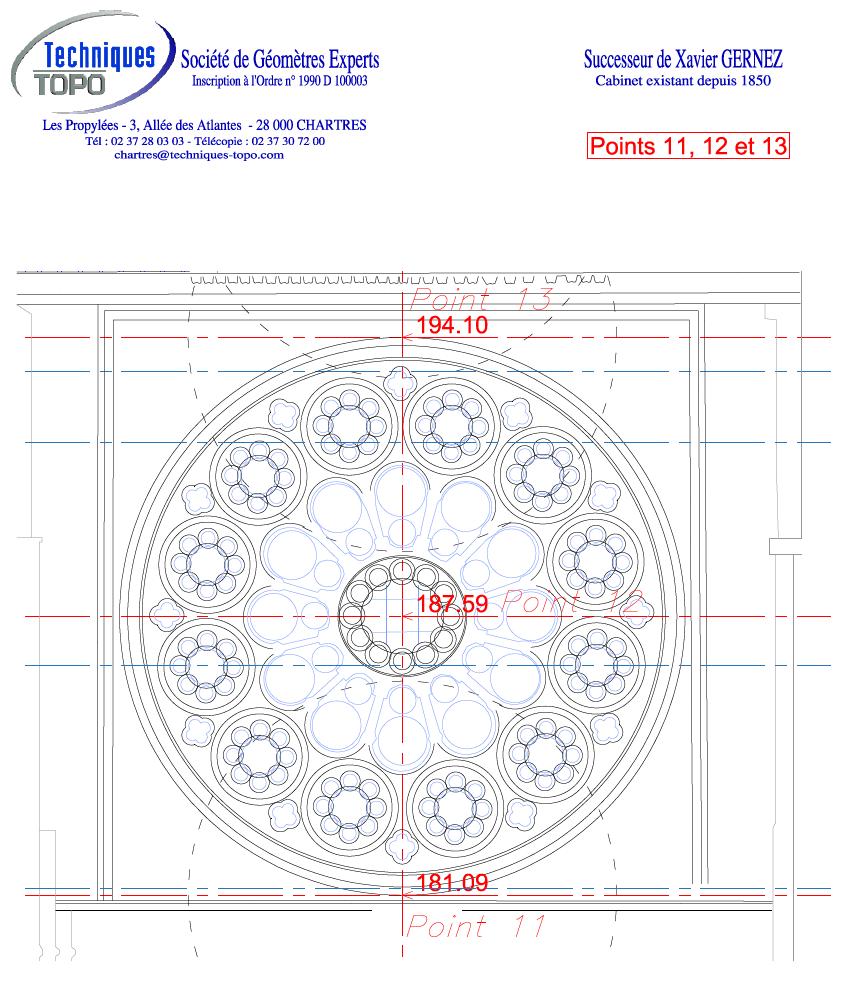

Suite à la détermination avec le client des éléments architecturaux à représenter et pour lesquels l’altitude était à déterminer, des dessins des « profils » des détails architecturaux des façades Sud et Ouest ont été réalisés avec détermination de leurs coordonnées (X,Y,Z) dans les systèmes planimétrique et altimétrique.
Des livrables de haute précision

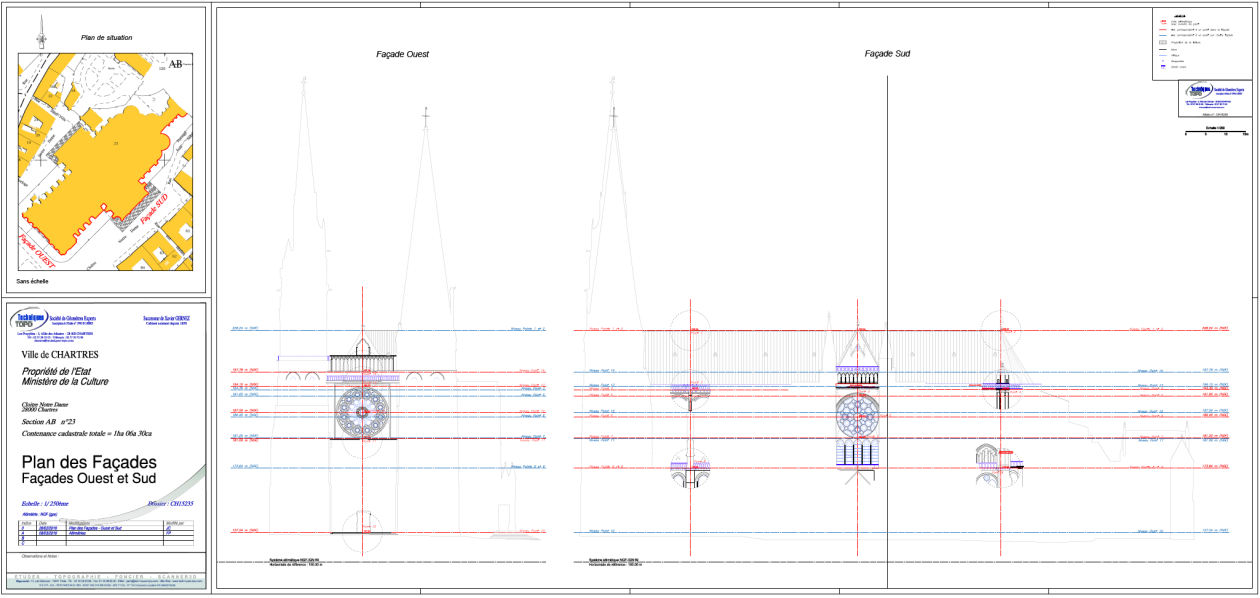

Nos équipes ont produit des plans à l’échelle pour chaque façade avec des focus uniquement sur les détails architecturaux nivelés.
