Modélisation 3D de l'Atelier des Lumières

Relevé précis et modélisation Revit

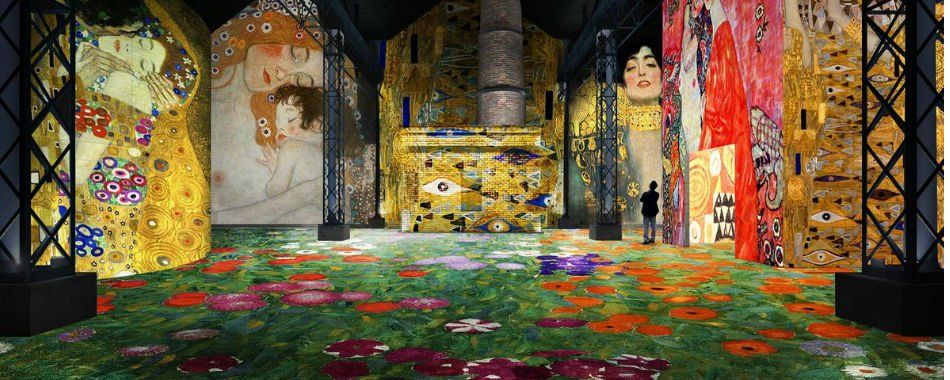

Accessible au public depuis le mois d'avril 2018, l'Atelier des Lumières est un lieu unique au cœur du 11ème arrondissement de Paris. Cette ancienne fonderie créée en 1835 a entièrement été rénovée et accueille désormais des expositions en vidéos et en images, dont les supports sont les murs et les sols de la fonderie elle-même.

Dans le but d'améliorer la précision des éléments projetés sur les murs et le sols, la société Culturespaces a missionné TT Géomètres Experts pour réaliser un relevé précis des zones d'expositions.

Vous souhaitez obtenir des renseignements ou un devis sur une de nos prestations ?

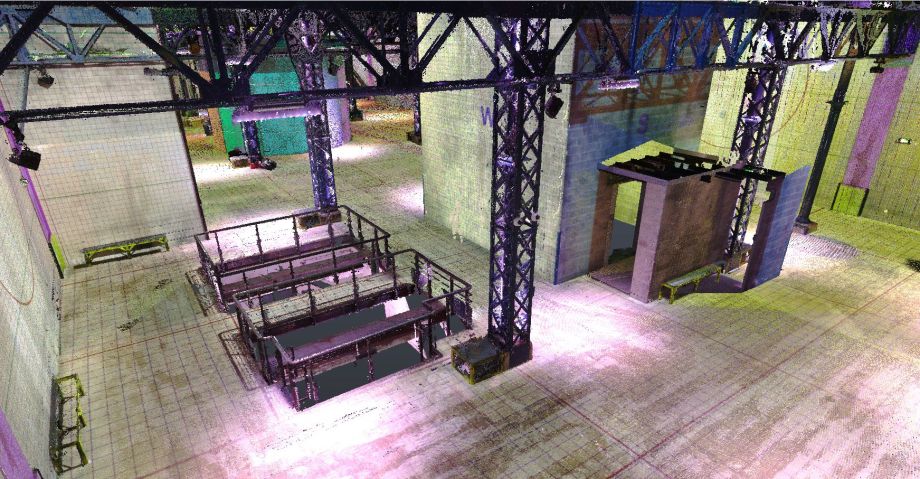

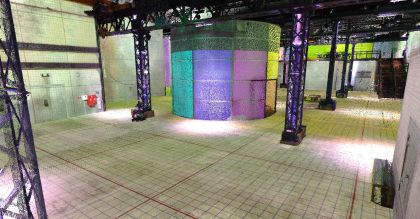

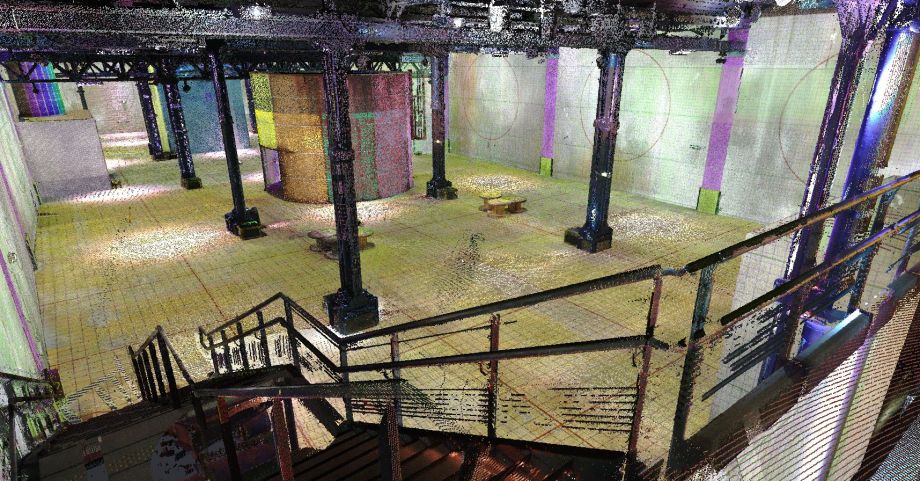

Une quinzaine de positions de scanning ont été nécessaires à l'aide du FARO S150 pour mesurer l'intégralité de cet espace très haut de plafond. Des contrôles à l'aides de mesures tachéométriques "classiques" ont permis d'assurer une précision globale des mesures inférieures à 1cm.

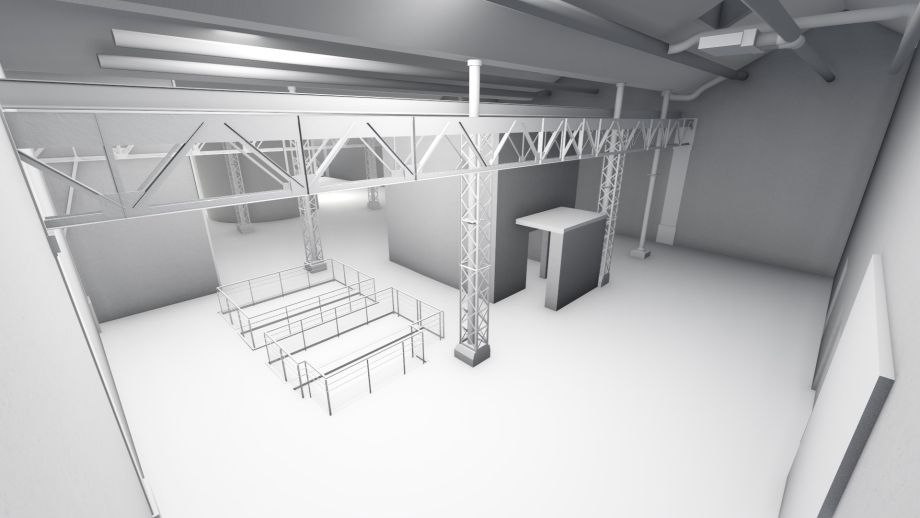

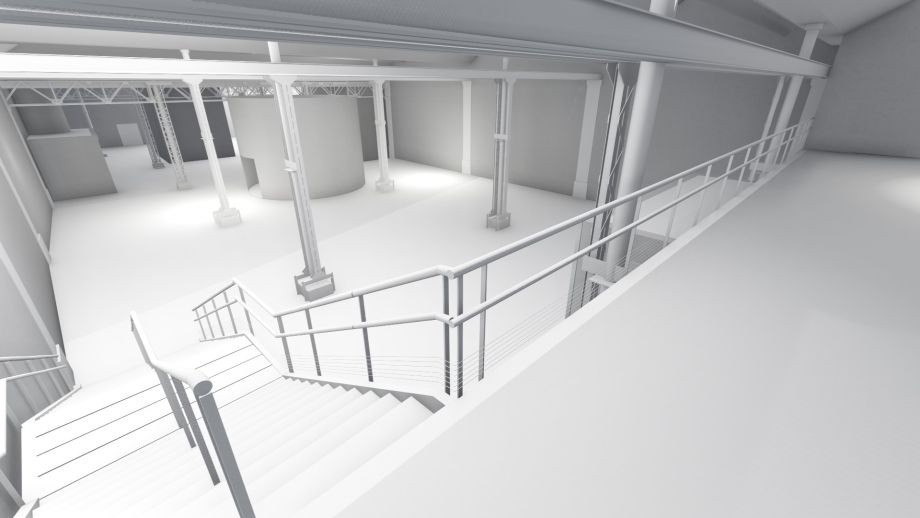

Finalement, le nuage de points a été utilisé pour réaliser une modélisation de la structure de l'espace d'exposition sous le logiciel Autodesk Revit. La maquette a été exportée dans différents formats pour simplifier l'intégration dans les logiciels de Culturespaces.
