Auscultation de suivi de rénovation de bâtiment rue Richelieu à Paris

TT Géomètres Experts en auscultation
pour le suivi des fissures de façade de bâtiment

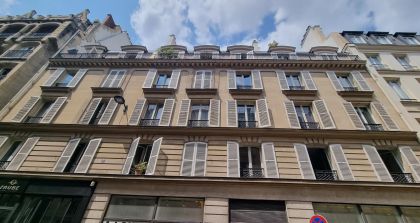

Vue globale du bâtiment à ausculter

Dans le cadre de travaux de reprise en sous oeuvre sur un immeuble situé à Paris (75001), TT Géomètres Experts a été sollicité afin de proposer une solution d'auscultation du bâtiment. Pour répondre à cette demande, une auscultation manuelle périodique par station totale est proposée.

Le suivi s’est déroulé sur un total de 14 relevés réalisées en fonction des mouvements constatés et des phases de travaux. Une vigntaine de repères d’auscultation a été posé et réparti sur la façade du bâtiment. L’ensemble du système a été mis en place en juin 2023 (semaine 26) par nos équipes avec l’assistance de cordistes pour la pose des cibles en hauteur.

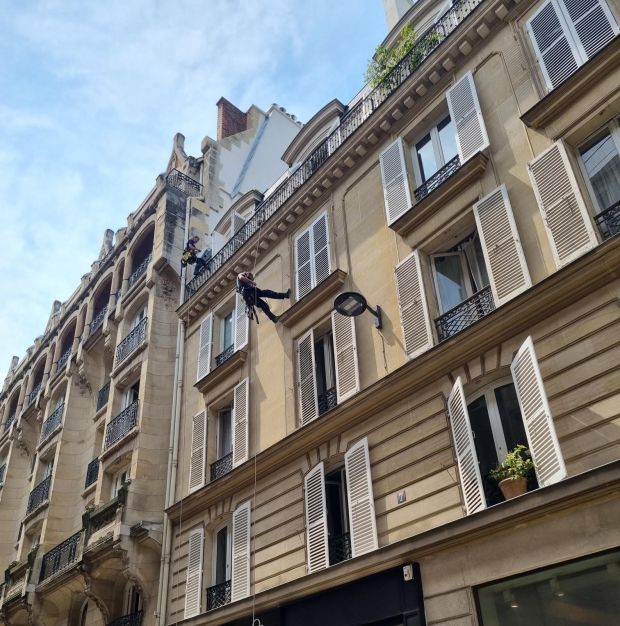

Installations des capteurs par des cordistes

Des repères de référence, réputés immuables, sont également installés en dehors de la zone à ausculter afin de calculer la position de la station à chaque nouveau relevé.

Lors des différentes campagnes de mesure, les repères topographiques sont relevés dans l’espace et les écarts calculés par rapport à leur position initiale avec une précision de ±2mm.

Pour compléter le suivi, huit jauge Saugnac ont été mises en place pour le suivi des fissures constatées sur la façade. Ces jauges sont alors relevées lors de chaque mission de mesure manuelle.

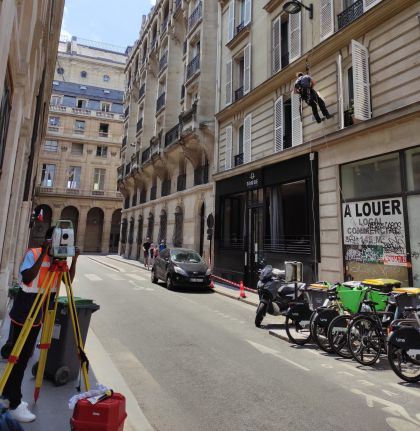

Relevés en cours de traitement

Lors des différentes campagnes, les valeurs des jauges sont relevées et les écarts calculés par rapport à leur position initiale avec une précision de ±0.1mm.

Pour une lecture et analyse simple des résultats, une interface web est mise à disposition du client afin de visualiser les résultats.

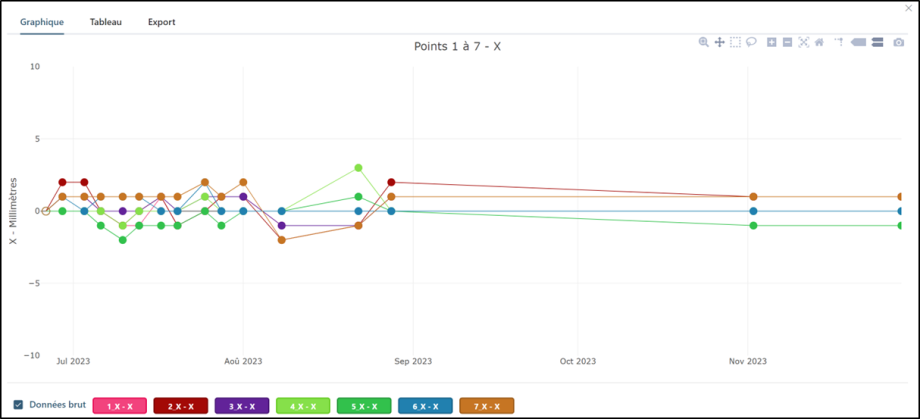

Graphique d'analyse des résultats relevés
