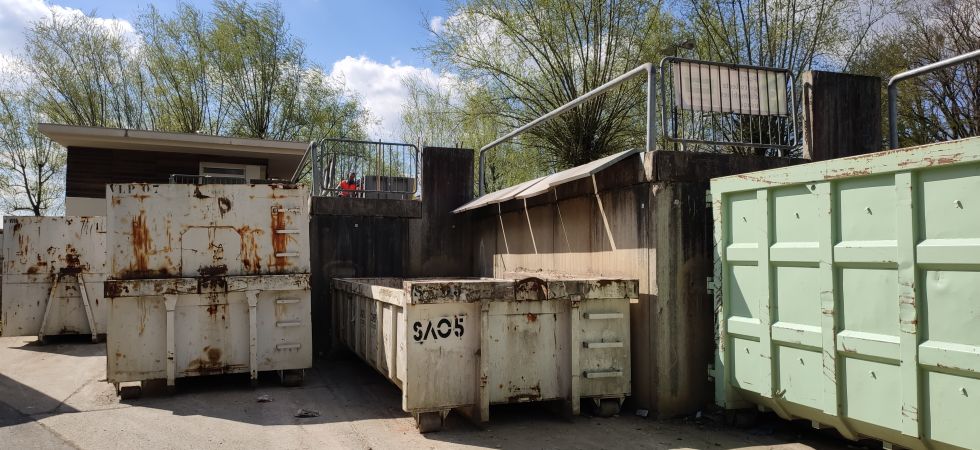

Auscultation du mur de soutènement d'un quai de déchèterie


Dans le cadre du suivi de désordres relevés sur les murs de soutènement de quais de déchèteries sur 5 de leurs sites situés en Seine et Marne, la société responsable a sollicité TT Géomètres Experts afin de proposer une solution d'auscultation adaptée.

Au vu de la configuration des sites, une auscultation manuelle périodique est réalisée avec la pose de capteurs automatiques pour les zones les plus sensibles.

L’ensemble du système a été mis en place en Avril 2022 (semaine 14) sur tous les sites par nos équipes.

Le suivi se déroulera sur une période initiale de 12 mois à raison d’un relevé mensuel.

Relevé des repères par station total

Sur chaque site, une dizaine de repères d’auscultation (au moins) ont été posés et répartis sur les façades des murs de soutènement.

Des repères de référence, réputés immuables, sont également installés en dehors de la zone à ausculter afin de calculer la position de la station à chaque nouveau relevé.

Lors des différentes campagnes de mesure, les repères topographiques sont relevés dans l’espace et les écarts calculés par rapport à leur position initiale avec une précision de ±2mm.

Pour les deux zones les plus sensibles, deux capteurs inclinométriques (un par zone) ont été posés afin d’apporter complément de suivi.

Captures inclinométriques

Ces capteurs sans fil permettent le suivi d’inclinaison suivant deux Axes perpendiculaires avec une grande précision sur plusieurs années sans changement de batterie, ni aucune maintenance.

Ces boitiers, compacts et modulables, sont facilement déployables sur site sans aucun besoin de câble d’alimentation ni de communication. Leur protocole radio dédié permet une très grande portée.

Les données sont ensuite transmises par radio vers un site dédié pour ensuite être collectés par nos serveurs.
