Réalisation d’un nuage numérique complet du Cirque d’Hiver Bouglione
Le mythique Cirque d’Hiver Bouglione a fait appel à nos équipes pour scanner l’ensemble de leur Cirque d’Hiver situé dans le 11e arrondissement à Paris.
Les objectifs du projet

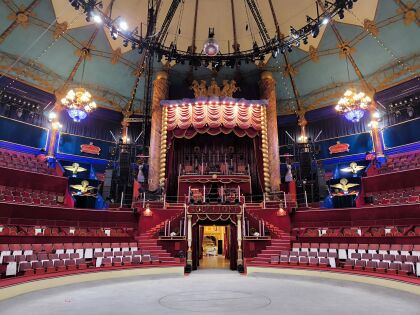

Le Cirque d’Hiver Bouglione est une salle mythique du XIXᵉ siècle reconnaissable à sa forme caractéristique. A l’intérieur, on retrouve une salle circulaire de 1600 places permettant d’accueillir représentations et spectateurs tout au long de l’année. Le Cirque d’Hiver Bouglione a fait appel à nos équipes de l’agence de Paris 11e pour réaliser une numérisation 3D de l’édifice dans un objectif de rénovation et conservation du patrimoine.
Les missions de TT Géomètres Experts
Nos équipes ont principalement été sollicitées pour réaliser un scan complet de la salle intérieure. Un rafraîchissement des 1600 sièges étant au programme, l’ensemble de l’espace ainsi que ses sous-sols et ses vomitoires etc ont été relevés afin d’obtenir une image précise de l’environnement et ses contraintes.
Mission complémentaire
Une fresque murale a été relevée au drone afin d’assurer sa conservation patrimoniale. Un travail de haute précision pour faire voler l’appareil dans un espace restreint.
Au-delà de la salle, c’est l’ensemble du bâtiment, intérieur, extérieur et toiture qui a été scanné par nos équipes en vue de la réalisation d’un jumeau numérique 3D.

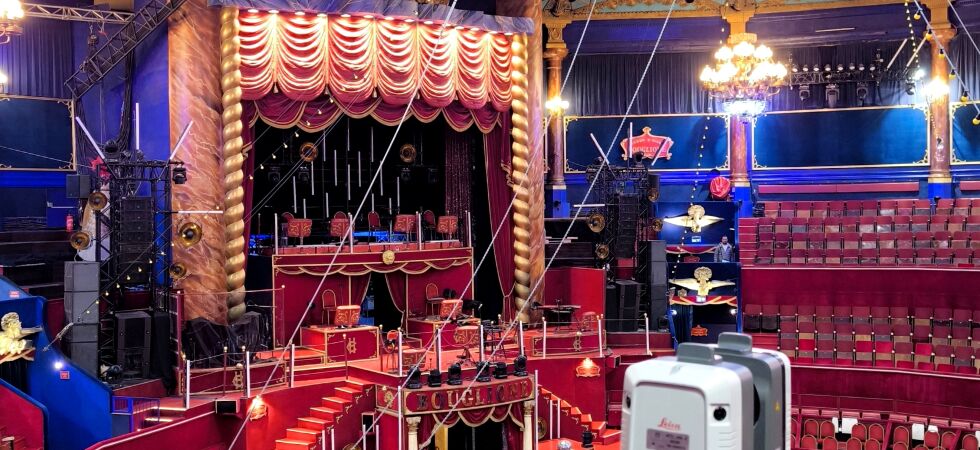

Cette mission a nécessité le travail de deux collaborateurs à plein temps pendant une semaine pour un total de 900 positions de scan. Un Leica RTC 360 a été utilisé pour les intérieurs et extérieurs avec un complément au drone pour les extérieurs et la salle de spectacle. Sur les gradins, la densité des scans nous permet d’assurer une précision au millimètre près.
Le nuage de point réalisé sera également utilisé par des entreprises externes comme dans le cas d’aménagements de la salle pour le tournage d'émissions de télévision par exemple.
Découvrez en vidéo, la numérisation du Cirque d'Hiver Bouglione
Notre plateforme de visualisation TT360
Ce projet a également été ajouté notre plateforme de visualisation TT360, afin de rendre facilement consultable et exploitable l’ensemble des données issues de la numérisation de ce site remarquable. Cet outil web, donne donc à l’utilisateur dans un simple navigateur web, sans avoir recours à une machine performante ,ni avoir besoin d'expérience sur logiciel CAO, tout le potentiel et la précision des nuages de points.
Quelques exemples :

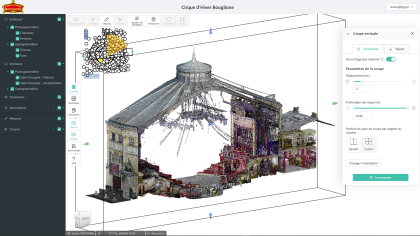

Réalisation de coupe à travers l’ensemble de model, prise de mesure. Partage des export des données… Consultation des lieux en « Visite Virtuelle » grâce à l’acquisition simultané de lasergrammétrie et de photo 360° lors de notre relevé.

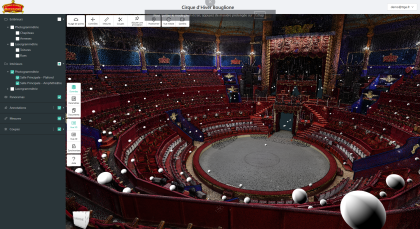

Visualisation de toutes les positions de photos 360° disponible dans la salle de spectacle.

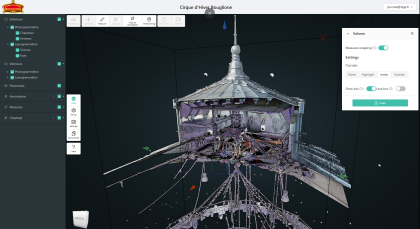

Coupe réalisée dans la charpente montrant également les positions des photos 360 disponible sur la toiture et dans les combles.
