Présentation du CNAM
Situé dans le 3e arrondissement de Paris, le Conservatoire National des Arts et Métiers ou CNAM est un véritable quartier à lui seul. Etablissement public d’enseignement supérieur, de recherche et de diffusion de la culture scientifique et technique, le CNAM a été fondé en 1794 à l’initiative de l’abbé Henri Grégoire, lors de la Révolution française. Le site est un ensemble de bâtiments dont certains datent du VIIIᵉ siècle. On y retrouve notamment le Musée des Arts et Métiers, l’un des plus anciens musées techniques et industriels au monde, conservant une riche collection d’objets scientifiques et machines historiques.
Une école d’ingénieurs, basée au Mans, formant aux métiers de géomètre est également rattachée au CNAM : l’École supérieure des ingénieurs géomètres et topographes (ESGT). Créée en 1946, l’école délivre un diplôme d’ingénieur spécialité géomètre-topographe (niveau Bac +5). Sur le site du CNAM à Paris, il est possible de suivre un Master Foncier.
Contexte et enjeux
Le CNAM et Maël de QUELEN, Architecte en Chef des Monuments Historiques, ont fait appel à TT Géomètres Experts dans la cadre de la réalisation d’un diagnostic technique de l’ensemble du clos et du couvert de la totalité du site.
Objectif du projet : réaliser une inspection sanitaire des bâtiments (fissure, mousse, infiltration etc.). Pour cela, nos équipes ont produit un jumeau numérique 3D du site. C’est l’un des plus grands chantiers que les équipes de TT Géomètres Experts ont eu à réaliser ces dernières années.
Pendant deux semaines, j’ai eu l’opportunité de me rendre sur le site du CNAM pour réaliser les relevés sur place. C’est une grande fierté d’avoir travaillé sur un projet d’une telle envergure dans un lieu chargé d’histoire.
Innovation et architecture : deux équipes au service du projet
Dans le cadre de la prestation de production d'un jumeau numérique 3D du CNAM, deux pôles ont été mobilisés : notre pôle Innovation et notre pôle architecture de l’agence de Paris ont participé à la numérisation et la production des livrables.
Un laboratoire innovation au cœur de TT Géomètres Experts
Créé en 2017, Le LAB, composé de 9 personnes, positionne aujourd’hui TT Géomètres Experts à l’avant-garde des métiers de la mesure. Spécialiste du traitement des données brutes, son équipe composée notamment d’ingénieurs et développeurs donne un coup d’accélérateur au métier de la mesure pour satisfaire aux nouvelles exigences du marché.
Ses travaux de prospective en font un véritable laboratoire au service des transitions de notre siècle, notamment l’adaptation à un avenir bas-carbone en réponse au réchauffement climatique.
Une collaboration interprofession
Parfois, notre métier de géomètre et toute son expertise peut être mis au service d’autres professions. Benjamin Cherel, Co-responsable du pôle Innovation chez TT Géomètres Experts et engagé sur le projet de numérisation du CNAM via le pilotage d’un drone, raconte :

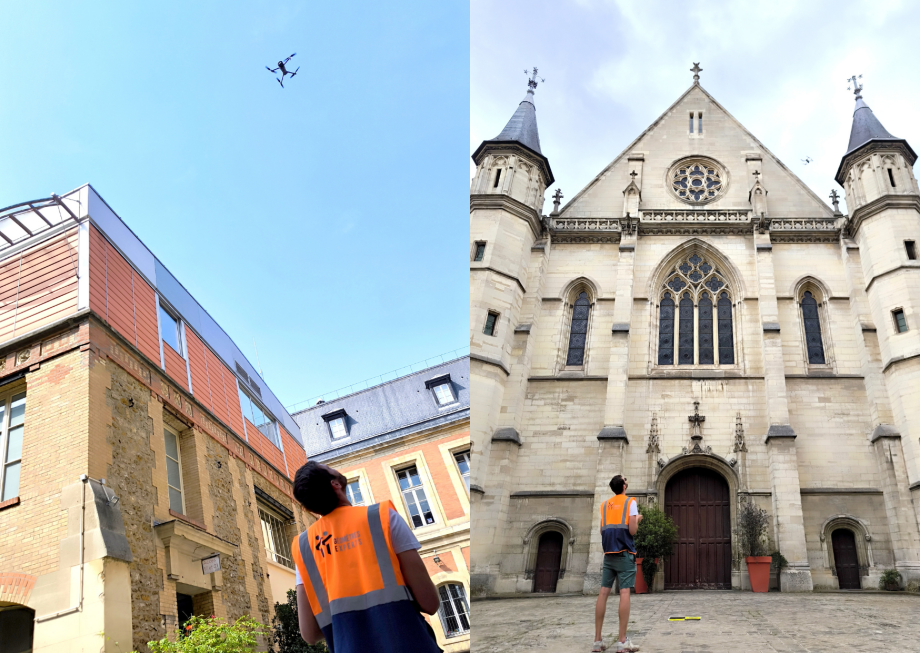

Pendant la phase d’acquisition par drone, une équipe de cordiste, présente sur place pour une mission de réfection du patrimoine, a sollicité notre aide pour voir certains éléments sur les toitures. Nous les avons donc épaulés avec plaisir le temps d’un midi. Cette anecdote démontre la complémentarité de notre métier avec d’autres professions.
Numérisation mixte par scan 3D et photogrammétrie
Sur site, une polygonale de référence ainsi qu’une acquisition par scan 3D a été mise en place pour capturer les moindres détails des bâtiments. En complément, une numérisation par photo aérienne (par drone) et terrestre a été réalisée sur la globalité du CNAM.
Au total, ce sont près de 13 000 photographies aériennes et terrestres ainsi que 800 stations de scans 3D qui ont été nécessaires pour produire un nuage de points complet et géoréférencé de l'ensemble du site. Des orthophotographies de chaque façade ont ensuite été déclinées - 96 au total - avec une taille de pixel homogène de 3mm. Le calcul global a été réalisé sur des logiciels de lasergrammétrie et photogrammétrie. Certains calculs d’assemblage se sont même étendus sur 5 jours complet en temps machine ! A noter que l’ensemble a été réalisé grâce à notre réseau de machine de calcul de pointe. Cela permet de réduire significativement le temps de calcul.
Après plusieurs mois de travail, les équipes de TT Géomètres Experts ont livré au CNAM, un jumeau numérique de l’ensemble des façades et toitures du site. Le client a également eu à sa disposition plusieurs livrables, comme les orthophotographies brutes en format image non compressée de 3mm par pixel et un format d’échange en A3 PDF.

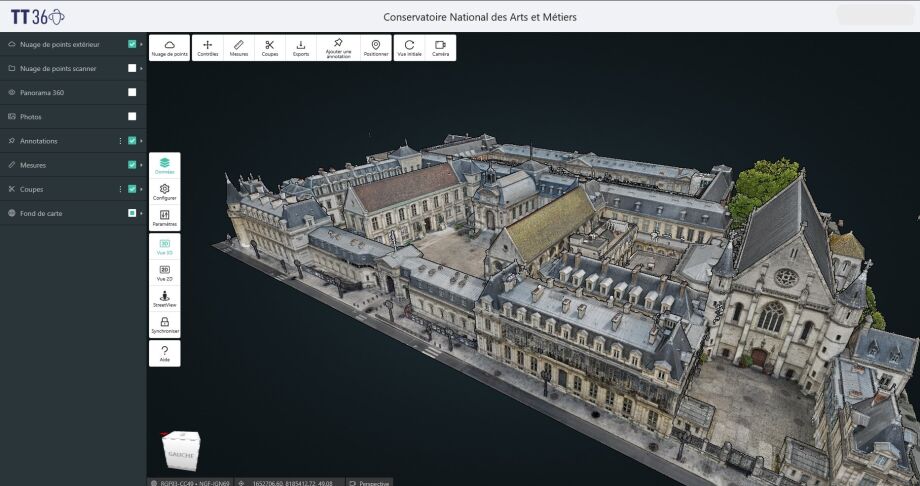

Toutes les données acquises sur le terrain ont été mises en ligne sur la plateforme TT360. Plusieurs couches ont été créées pour que les équipes du CNAM et les architectes puissent accéder à l’ensemble des éléments :
- Des nuages de points issus de la photogrammétrie consolidés sur les données des scanners terrestres
- Les prises de vue des photos drone
- La possibilité de réaliser une visite virtuelle au sol
Sur la plateforme TT360, le client a également accès à un espace d'échange GED pour le téléchargement des livrables et dispose d’un compte sécurisé par utilisateurs avec la possibilité de créer des liens de partage.
TT360 : la plateforme web de visualisation 3D made in TT Géomètres Experts
Fruit de notre Lab Innovation, TT360 est une plateforme de navigation web intuitive et précise capable de concaténer et de stocker tous types de données géospatiales et de formats pour une restitution de haute qualité.
Ses applications sont nombreuses et peuvent répondre à tous projets du patrimoine à la voirie en passant par les réseaux ou la topographie. Entièrement paramétrable, elle offre une souplesse d'utilisation inédite en épousant au mieux la complexité de vos projets.
Des relevés par scanner 3D statique ou dynamique aux nuages de points par drone ou LiDAR aérien, l'acquisition de chaque donnée est valorisée quel que soit son format.
