Notre-Dame de Paris

Découvrir le projet
Les attentes du client

Assurer la stabilité d'une partie de l'édifice

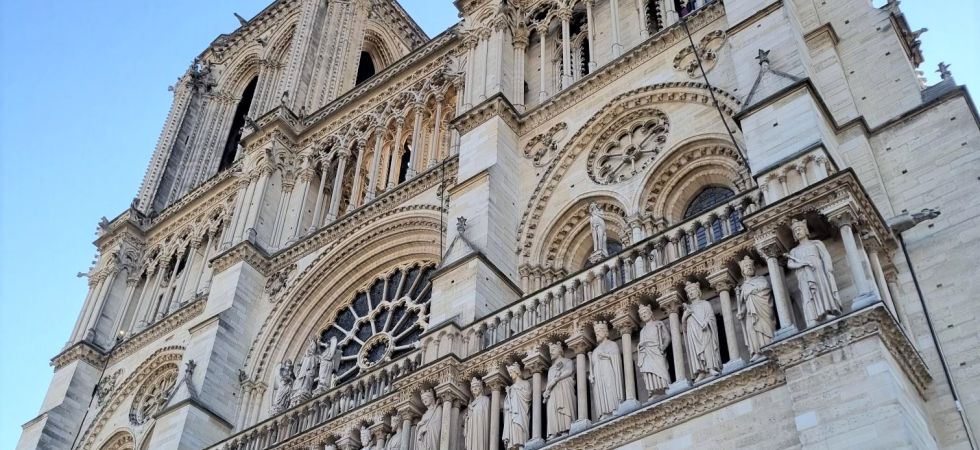

Cathédrale gothique dont la construction débute en 1163 et s’achève en 1345, Notre-Dame de Paris est le joyau central de l'Ile de la Cité, au coeur de Paris. Appartenant à l'Etat français chargé de son entretien, elle n'en est pas à sa première restauration depuis sa création mais le tragique incendie qui l'a ravagée en avril 2019, a impliqué des travaux colossaux pour en assurer sa sauvegarde et sa restauration.

Bien que la partie visible de l'édifice mobilise la majeure partie des professionnels du bâtiment, de nombreux carneaux sont nécessaires pour mener à bien la restauration de Notre-Dame de Paris. Aucun risque ne doit être pris pour travailler en milieu souterrain, à proximité du monument. C'est ici que le pôle auscultation de TTGE intervient, en qualité de sous-traitant de l’entreprise H. Chevalier, qui a remporté l’appel d’offres lancé par l’établissement public chargé de la restauration de la cathédrale Notre-Dame de Paris, maître d’ouvrage du chantier, sur la base des études réalisées par les architectes en chef des monuments historiques, pour les travaux de gros œuvre et d’infrastructure de l’opération de restauration et l’accompagnement des lots techniques, précisément au sud de l'édifice au niveau du presbytère et de la sacristie :

  1. pour un suivi des vibrations lors des phases de réalisation de micro pieux
  2. pour un suivi des mouvements des bâtiments lors des phases travaux

Rétrospective du chantier d'auscultation par TTGE


La solution TTGE

Un système complet d'auscultation automatique

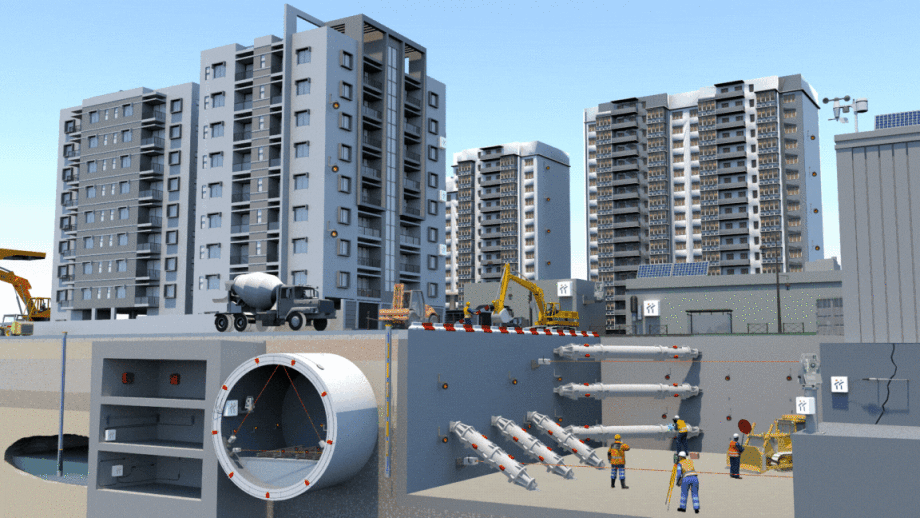

Depuis quelques années, TT Géomètres Experts s’est doté de systèmes d’auscultation automatique. Ces systèmes permettent d’opérer une surveillance d’ouvrages d’art, de bâtiments, ou de n’importe quelle autre structure de façon précise, à l’heure et à la fréquence désirée.

L'auscultation automatique remplit deux missions :

  • L'alerte en temps réel pour la sécurité du chantier, de son personnel et de l'ouvrage par l’envoi automatisé de SMS et mail d’alerte
  • L'analyse ex-post des données collectées via un accès web à une base de données centrale.

Le dispositif d’instrumentation, historiquement centré sur la topographie automatique à base de station totale automatisé de haute précision (théodolite), s’enrichit désormais de capteurs conventionnels pour assurer le suivi structurel, hydrologique et géotechnique des ouvrages, des sols et des zones de chantier (fissuromètre, inclinomètre, extensomètre, jauge de contrainte, piézomètre, capteurs météo…).

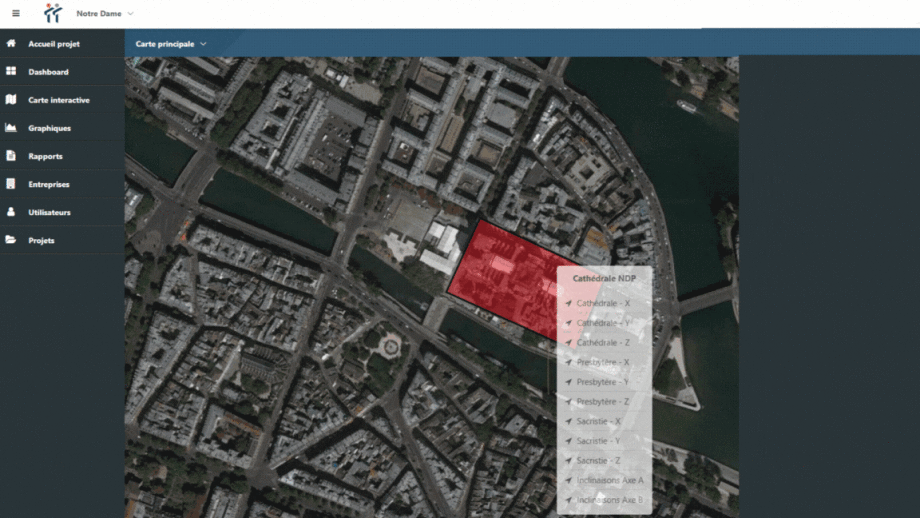

Via une interface web et la diffusion automatique de rapport périodiquel’ensemble des mesures est alors accessible en continu et temps réel pour tous les acteurs du projet.


Méthodologie

Les systèmes employés

Afin d’assurer le suivi vibratoire lors des phases de réalisation des micro pieux, sept capteurs de vibration autonomes sans fil ont alors été installés pour une durée de quelques semaines. Ces capteurs utilisent la technologie des géophones afin de mesurer les vecteurs de vitesse/accélération (en amplitude et fréquence) dans l’espace. Le capteur effectue alors des mesures périodiques et événementielles. Au-delà d’un seuil défini, une vibration déclenche l’enregistrement du capteur qui stocke les mesures et les envoie vers le serveur. Les données sont ensuite post-traitées et représentées sous forme de graphiques temporels et fréquentiels.

Les appareils de mesure proposés disposent d’un modem 3G intégré permettant la transmission des données vers nos serveurs. Ils sont de plus équipés d’un large stockage en carte mémoire SD et d’une batterie interne avec une autonomie de 4 à 6 mois.

Ces capteurs sont adaptés au terrain : ils sont certifiés pour les conditions extrêmes chantier (poussières, pluie).

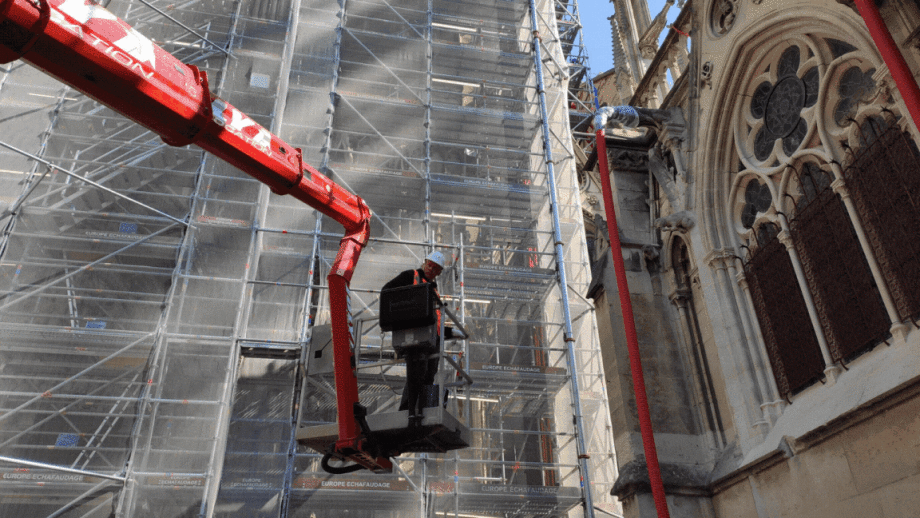

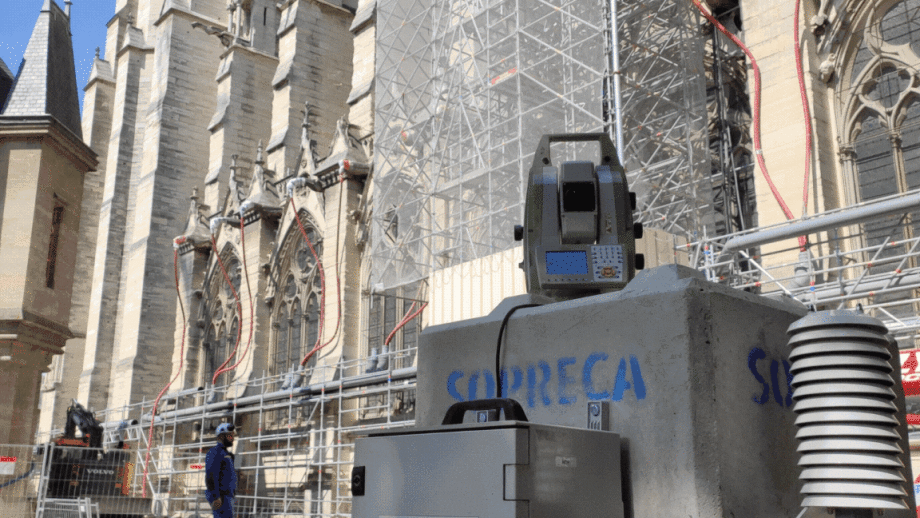

Pour le suivi des bâtiments, un théodolite automatisé a été installé pour une durée de quelques mois. Les cibles en hauteur ont été mises en place à l’aide d’une nacelle par notre équipe habilitée à la conduite de PEMP et aux travaux en environnement plomb.

Ce système permet alors le suivi d’une trentaine de prismes pour une durée de cycle de mesure de 30min environ.

Un boitier GSM permet alors de piloter la station totale et de collecter les données afin d’alimenter une base de données accessible à nos utilisateurs via une plateforme Web dédiée.

En parallèle, nos équipes ont installé 11 inclinomètres de précision autonomes sans fil afin de suivre les zones inaccessibles par le théodolite.

Le matériel intègre le capteur et la partie acquisition des données dans un même boitier, permet de suivre les évolutions d’inclinaison avec une précision de ±0,004° pour une plage de mesure de ±5°. Ce système de suivi d’inclinaison possède une autonomie estimée de 5 ans pour une fréquence d’acquisition de 60min.

Une centrale d’acquisition maîtresse, alimentée en permanence par une source 220V, permettant alors de collecter les données et de les transmettre vers nos serveurs pour traitement par liaison GSM/3G.


L'équipe TTGE à pied d'oeuvre pour ausculter Notre-Dame de Paris
