Cathédrale Saint-Pierre Saint-Paul de Troyes

La restauration du transept Nord soutenue les équipes de TTGE

Découvrir le projet
TTGE poursuit une restauration engagée depuis 2009

L'édifice religieux emblématique de la région Champagne débute la restauration de son Transept Nord.

C'est dans le cadre de la mission de maîtrise d'oeuvre confiée par la DRAC Grand-Est à l'Architecte en Chef des Monuments Historiques, Michel TRUBERT que notre agence TTGE 75 a été sollicitée pour relever l'ensemble de la Cathédrale par lasergrammétrie.

La numérisation 3D des parties concernées par la restauration doit ainsi permettre l'étude, l'analyse et le repérage des altérations des parements en pierre de taille.

Le jumeau numérique : un allié développé par TTGE

Afin de de réaliser un jumeau numérique du Transept Nord de la Cathédrale de Troyes, notre agence TTGE 75 a produit un nuage de points 3D géoréférencé. Son objectif est d'établir un diagnostic en appui aux études de maîtrise d'oeuvre.

Nos équipes pluridisciplinaires ont donc suivi plusieurs étapes méthodologiques de géoréférencement :

  • un canevas planimétrique et altimétrique
  • un levé complet au scanner 3D de l’ensemble de la Cathédrale en adaptant le maillage de point 3D à la réalisation du projet de numérisation (environ 1 cm²)

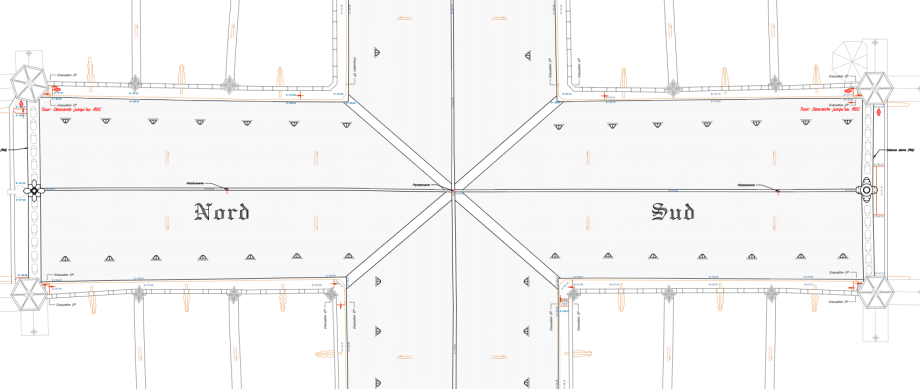

  • des plans d'intérieur à l'échelle du 1/50ème
  • des plans de charpente et de toiture
  • des coupes-projections à l'échelle du 1/50ème
  • des relevés de façade

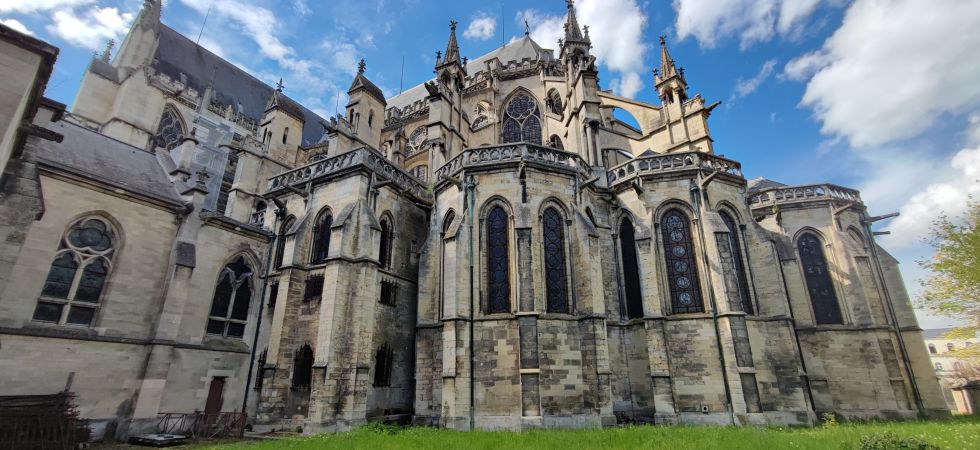

La Cathédrale de Troyes numérisée par TT Géomètres Experts
La précision des relevés : un crédo de TTGE

Grâce à la plateforme web TT360 développée par le pôle Innovation de TTGE, un nuage de points 3D est mis à disposition de la maîtrise d'oeuvre, avec les possibilités suivantes :

  • visualisation du nuage de points et des coupes
  • manipulation du jumeau numérique
  • prise de mesure, intégration d'information complémentaire et téléchargement total ou partiel du nuage
  • plans du nuage de points 3D complets pour la zone définie
