Fissures, racines, obstructions… L’inspection télévisuelle des canalisations permet de diagnostiquer rapidement l’état des réseaux et d’anticiper les réparations. Découvrez comment le géomètre utilise cette méthode.

Pourquoi faire un diagnostic de canalisations ?

En France, plus de 425 000 km de réseaux d’assainissement collectif se trouvent sous nos pieds, selon l’Observatoire national des services d’eau. Une distance équivalente à 10 fois le tour de la Terre ! Enfouies à quelques centimètres ou mètres de profondeur, les canalisations se font discrètes dans notre quotidien. Pourtant, la moindre anomalie sur l’une d’entre elles entraine des conséquences bien visibles. Un mauvais entretien ou une anomalie pourrait causer des fuites importantes, des infiltrations, des remontées d’eau ou encore des effondrements de canalisations. Une grande partie de ces infrastructures s’est développée à partir des années 1960-1970, lors des grandes phases d’équipement des communes en réseaux d’assainissement. Diagnostiquer l’état des canalisations est donc une étape nécessaire pour prévenir les risques aussi bien pour les collectivités, les acteurs publics, privés ou les particuliers.

Programmer un diagnostic de réseaux enterrés permet d’identifier les dysfonctionnements éventuels, évaluer l’état des structures, anticiper des dégâts plus importants et/ou sécuriser des projets d’aménagements ou travaux. Que ce soit en action préventive ou en urgence, l’intervention d’un géomètre se révèle nécessaire pour ce type d’intervention. De nombreuses défaillances de canalisations pourraient être évitées grâce à une inspection préventive régulière.

Explorer des canalisations peut paraître fastidieux et complexe mais aujourd’hui, une technique de diagnostic permet de dresser un état des lieux rapide en toute sécurité pour les équipes mobilisées sur l’intervention : l’inspection télévisuelle des canalisations.

L’inspection télévisuelle de canalisations : comment procède le géomètre ?

L’activité d’inspection télévisuelle des canalisations s’inscrit en complément direct des missions de détection et de géoréférencement des réseaux.

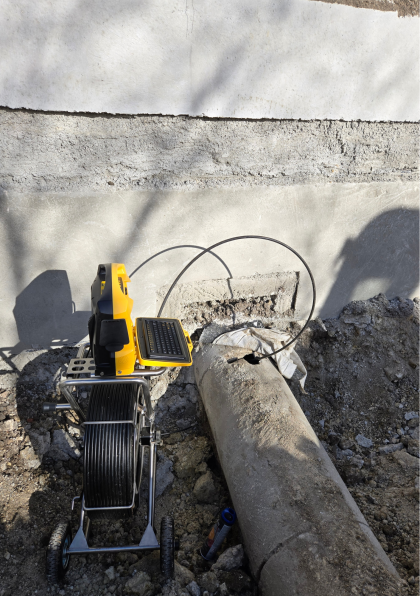

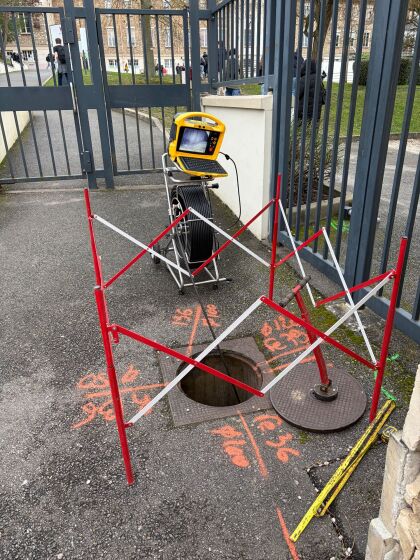

Elle permet de réaliser un examen visuel directement au sein des canalisations d'assainissement en toute sécurité. À l’aide d’une caméra - HD 1080p placée sur une aiguille pouvant atteindre les 90 mètres, le géomètre accède directement aux ouvrages d’assainissement (collecteurs, branchements, regards) et peut, grâce à un retour vidéo en direct :

• Évaluer l’état structurel et fonctionnel des réseaux
• Identifier et localiser précisément les anomalies, notamment par le biais de la géodétection de l'aiguille insérée
• Alimenter les décisions de maintenance, de réhabilitation ou de réception d’ouvrages neufs

Cette analyse précise donne lieu à un rapport détaillé qui sera remis au client à l’issue de la mission. Les images vidéo seront partagées avec des incrustations permanentes permettant l’identification sans ambiguïté du tronçon inspecté. Un schéma du réseau est également obligatoirement annexé au rapport d’inspection.

L’inspection télévisuelle de canalisations peut également être utilisée pour des particuliers confrontés à des problèmes récurrents de canalisation ou souhaitant vérifier l’état de leur réseau.

Une inspection télévisuelle de réseaux en vidéo

Exemple concret d’une inspection télévisuelle de canalisation réalisée sur un réseau d’assainissement.

Quels sont les types d’anomalies de canalisations possibles ?

L’inspection télévisuelle des canalisations permet d’identifier différents types d’anomalies susceptibles d’altérer le bon fonctionnement des réseaux. Bouchons, fuites, effondrements… grâce à l’inspection télévisuelle, de nombreux défauts peuvent être détectés :

• Obstruction et obstacles bouchant la canalisation comme des racines, sédiments, résidus de chantier, pénétration d’éléments extérieurs ou branchements pénétrants
• Diverses cassures ou fissures de canalisation
• Problème d’étanchéité avec des infiltrations dans les canalisations
• Déformations des canalisations causées par des effondrements partiels, écrasements, affaissements, éclatements ou perforations
• Corrosion, abrasion ou dégradation des revêtements
• Déboîtement ou emboîtement insuffisant
• Problème d’assemblage : raccordement, joints, emboîtements ou déboîtements défectueux

L’ensemble de ces anomalies sont visibles avec la méthode d’inspection télévisuelle des réseaux. À l’aide de la caméra, ces-dernières sont identifiées et localisées avec précision, permettant aux clients d’intervenir rapidement suite au diagnostic.
