Présentation de GRTgaz/NaTran

NaTran, depuis le 1^er janvier 2025 et anciennement GRTgaz, est une société française de transport de gaz. Leader en Europe, elle compte près de 32 634 km de canalisations permettant un acheminement de l’énergie du fournisseur jusqu’au consommateur. Avec ce réseau, c’est 588 térawattheures de gaz qui ont été transportés en 2024. L’entreprise est engagée dans la transition énergétique et le transport de gaz plus respectueux de l’environnement.

Contexte et enjeux

En France, le gaz fait partie des énergies les plus utilisées. En 2023, le gaz naturel représentait 13.5% de la consommation d’énergie primaire du territoire (Ministère de la Transition Ecologique). C’est la 4^e source d’énergie la plus utilisée après le nucléaire, le pétrole et les énergies renouvelables. Pour assurer une distribution optimale, la France compte environ 39 000 km de réseaux de transport et 200 000 km de réseaux de distribution permettant ainsi une couverture totale du territoire (France Gaz, 2022).

L’entrée en vigueur de la réforme anti-endommagement des réseaux et canalisations nécessite la mise en place d’opérations de détection pour connaître précisément les réseaux de transport de gaz en France. Objectif : cartographier fidèlement les canalisations présentes sur le territoire pour une intégration dans un guichet unique. Ce dernier recense l’ensemble des réseaux (eau, gaz, etc…), permettant ainsi aux sociétés engagées sur des travaux, d’identifier ceux localisés sur une emprise donnée. Le gaz est un réseau sensible. Une parfaite connaissance de la position des canalisations contribue notamment à limiter les accidents.

Dans le cadre du programme AcAPulCO (Projet AméliorAtion de la Précision CartOgraphique), NaTran a sollicité plusieurs entreprises de topographie et des cabinets de Géomètres-Experts, dont TT Géomètres Experts, pour assurer cette mission de 2017 à 2025.

TT Géomètres Experts et NaTran : 8 ans de collaboration

Chez TT Géomètres-Experts, nous sommes titulaires depuis 2017 de plusieurs lots dans le cadre de ce programme. Une collaboration pérenne qui s'appuie sur :

• Un pilotage du projet depuis l’agence de Lyon ;
• Une collaboration avec les agences de Paris, Rambouillet et Dijon au début du projet ;
• Le déploiement d’un savoir-faire avéré et certifié en matière de détection de réseaux :
• Toutes les agences TT Géomètres Experts engagées sur ce projet sont inscrites à l’Ordre des Géomètres-Experts et bénéficient de la certification pour le géoréférencement des réseaux.
• Veritas Certification France a certifié TT Géomètres Experts en tant que prestataire pour la localisation des réseaux avec option « Détection ».

Des échanges réguliers avec l’équipe mutualisée de NaTran et une transparence totale sur nos méthodes de travail nous ont permis de fournir des données de plus en plus qualitatives tout au long de notre collaboration.

Une préparation à grande échelle

Avant d’entamer les opérations de détection des réseaux de transport de gaz, quelques étapes préalables sont nécessaires au bon déroulé du chantier.

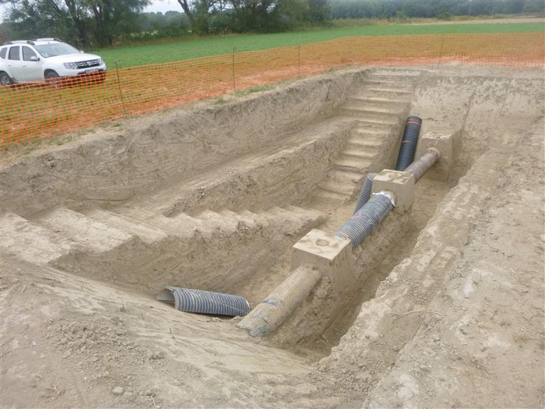

Les canalisations de gaz sont enterrées sur une grande partie du territoire français. Dans la rue, en forêt ou même en montagne. Il est fort probable que plusieurs dizaines de centimètres sous vos pieds se trouve l’une d’entre elles. Avant d’intervenir, il est donc essentiel en amont, de prévenir les mairies, la gendarmerie ou les organismes impactés par l’opération (comme l’Office National des Forêts par exemple). En 2025, cela représentait environ 150 communes et plus de 300 contacts prévenus.

Nos équipes TT Géomètres Experts sont habilitées à réaliser ces opérations et le matériel est régulièrement révisé (GPS, Tachéomètres etc…).

La détection des réseaux

L’intervention programmée, les équipes se rendent sur le terrain. La première phase de détection peut alors commencer.

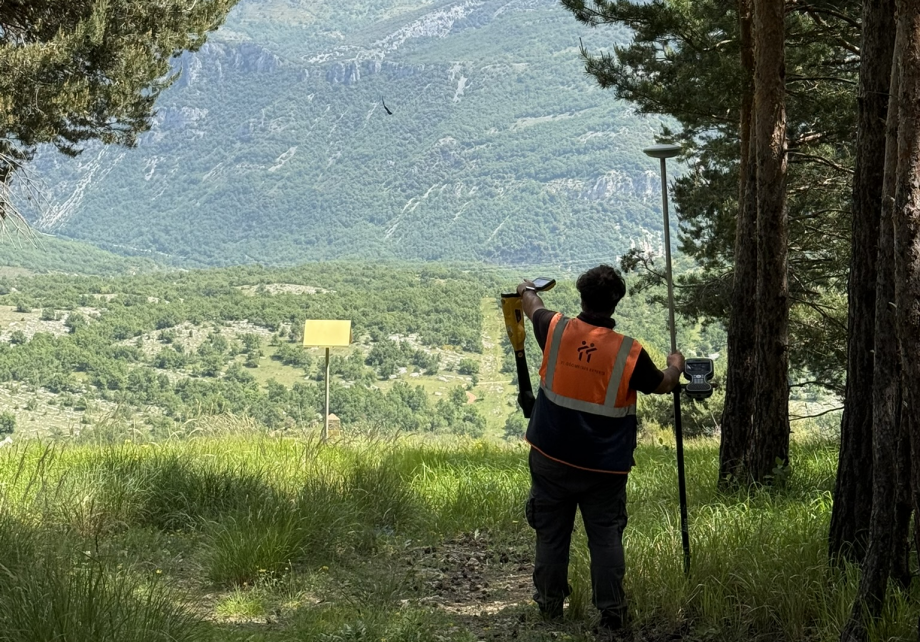

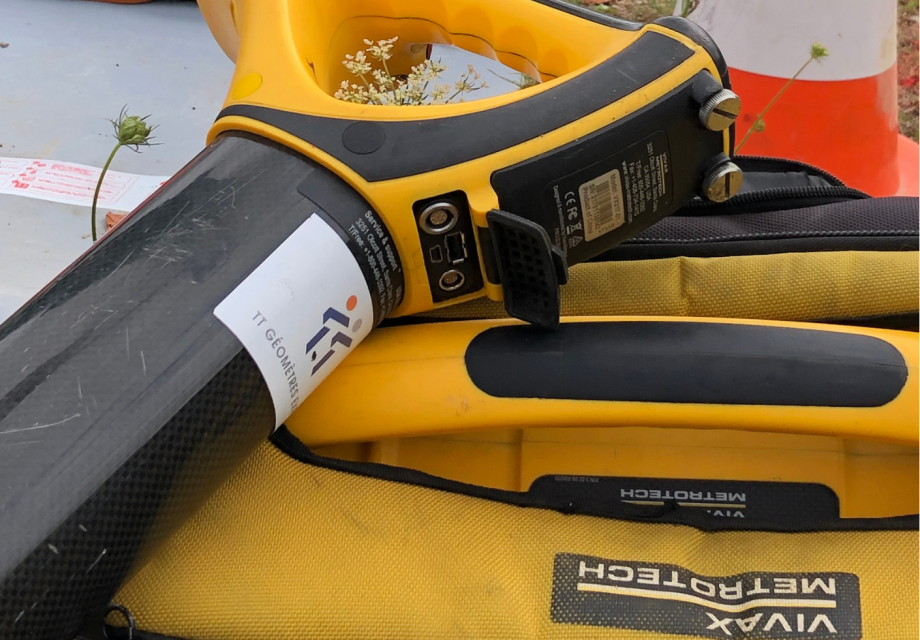

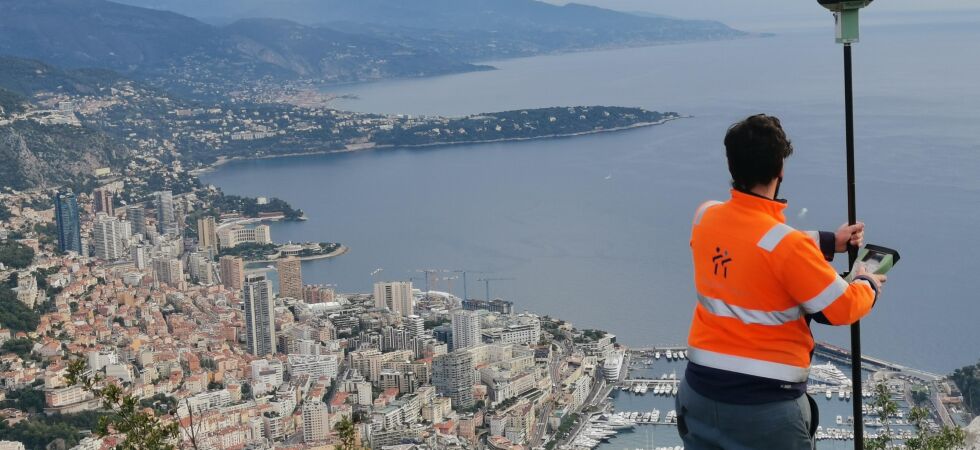

Munis de détecteurs de réseaux, fonctionnant par détection électromagnétique, d’émetteurs et d’un outil de géoréférencement, le géomètre va suivre la canalisation pour déterminer sa position sous terre. Il détecte un point tous les 25 mètres dans les portions droites et un point tous les 2 mètres dans les courbes.

Cette phase permet de commencer à localiser les canalisations et les classer :

• Classe A +- 40 cm dans les 3 dimensions
• Classe B entre 40 cm et 1m50 dans les 3 dimensions
• Classe C au-delà de 1m50 dans les 3 dimensions

L’objectif est de tout mettre en œuvre pour obtenir de la Classe A et pour avoir un rendu le plus fiable possible.

Pour faciliter le traitement de nos relevés, notre pôle innovation TT Géomètres Experts a développé une table de code spécifique pour traiter les données en direct sur le terrain. Elle permet d’associer directement les points à un attribut comme une ligne droite, une courbe, un point de contrôle, une zone de distorsion, d’inaccessibilité du signal ou encore une portion susceptible d’être déclassée lors du traitement des données. Toutes ses informations seront essentielles pour l’analyse et l’établissement des livrables finaux.

Contrôle sur le terrain

La première phase de détection terminée, une préanalyse en agence est effectuée. Les équipes retournent alors sur le terrain, afin de contrôler la première phase de détection.

C’est une équipe différente qui se rendra sur place avec un autre matériel pour assurer les vérifications. Des points de contrôles réguliers (au moins 10%) seront pris sur toute la longueur de la canalisation et certains seront densifiés sur les zones délicates. Cette étape est également l’occasion de compléter la première phase de détection. Ainsi, certaines canalisations pourront être reclassées suite à la vérification et au contrôle des données obtenues.

Montage, contrôle et livraison des livrables

Toutes les données remontées du terrain sont analysées en agence avec le logiciel AutoCAD, permettant de générer les différents fichiers conformément au cahier des charges de NaTran. Les informations relatives aux différents réseaux détectés sont notées comme la charge, les écarts, le diamètre extérieur etc. Un nouveau contrôle est ensuite effectué sur Excel et via un Système d’Information Géographique (SIG). Enfin, une fiche de synthèse est réalisée avec l’ajout de commentaires sur les différentes données ainsi que des photos pour délivrer les éléments avec le plus de précision possible. Les livrables sont ensuite analysés par NaTran.

La sécurité est un enjeu majeur pour TT Géomètres Experts afin de protéger les riverains, le personnel de NaTran, l’environnement et ses propres équipes lors d’opérations sur des réseaux de gaz. Toutes les personnes en contact avec le milieu de l’intervention doivent être préservées des risques potentiels. Les équipes sont habilitées, préparées, sensibilisées et formées pour prévenir tout accident. L’agence de Lyon, responsable du projet, est également spécialisée sur les thématiques du Gaz, de la Chimie et de la Pétrochimie.

De nombreux équipements de protection sont mis à disposition des collaborateurs. Une application ‘Travailleur isolé’’ a été déployée pour les travailleurs isolés. Cette-dernière détecte les chutes, les immobilisations prolongées et permet d’avertir immédiatement l’entreprise en cas d’incident. Les équipes ont également en leur possession, des détecteurs de gaz individuels.
